一、案例背景

某项目采购了2台Delta Elektronika SM66-AR-110直流电源，应用场景需两台电源输出串联升压，且要求通过同一 PLC 模拟量信号（0-5V）同步控制两台电源；调试阶段出现远程控制无显示故障。

二、问题描述

问题一：两台电源串联 + 同模拟量同步控制方案确认

2台 SM66-AR-110 电源输出端串联，实现电压叠加；同时采用一路模拟量信号同步控制两台电源输出，需确认两点：

1.两台电源能否直接串联，是否存在硬件冲突？

2.同步控制是否必须加装INT MOD M/S 串行接口模块，有无低成本方案？

工厂答复

1.串联可行性：两台 SM66-AR-110 电源可直接在输出端串联，无需额外硬件改造，满足升压需求；

2.同步控制方案：无需加装 INT MOD M/S 串行接口模块。将两台电源背板模拟接口（CON E）并联，接入同一 PLC 模拟量信号，即可保证两台电源输出规格完全一致，实现同步控制。

调试结果

按厂家方案执行后，两台电源串联输出稳定，同一模拟量信号可同步调节两台电源电压 / 电流，控制精度达标，方案可行。

问题二：模拟量远程控制面板无显示

故障现象

项目订单SM66-AR-110 电源，采用 PLC 输出 0-5V 模拟量信号远程编程控制时，电源面板显示屏无电压、电流数值显示，无法确认输出状态，影响设备正常使用。

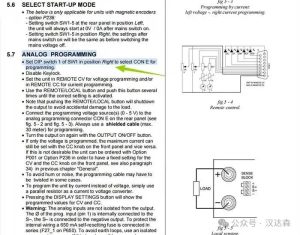

排查过程（按厂家模拟量编程规范逐项核对）

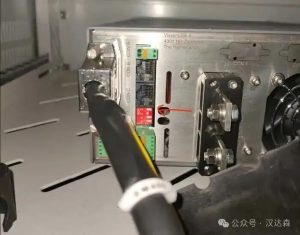

1.硬件开关检查：电源背板 SW1 的 DIP 开关 1 拨至右侧（默认状态，无需调整），已选定 CON E 接口执行模拟编程；

2.按键锁状态：已禁用 Keylock 锁定功能，排除操作限制；

3.远程模式切换：多次按压面板 REMOTE/LOCAL 按钮，已切换至 REMOTE CV（电压远程模式）；

4.引脚定义核对：

引脚 1（接地端）：未接 PLC 信号地；

引脚 2（电流监测端）、引脚 10（电压监测端）：接线错位，未对应 PLC 监测信号。

5.按引脚定义重新接线：引脚 1 接信号地、引脚 2 接电流监测、引脚 10 接电压监测；

6.确认模拟输入与输出非隔离，采用隔离信号源避免地环路干扰；

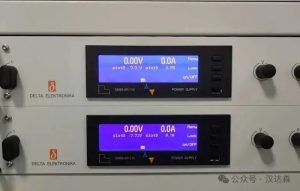

7.完成接线后，按 OUTPUT ON/OFF 按钮重启输出。PLC 可正常输出模拟量信号控制两台电源，面板实时显示电压、电流数值，远程控制功能恢复正常，设备稳定运行。
